Удаленный мониторинг распределенных технологических объектов и предприятий
Анализ данных и принятия решений по улучшению технологических процессов
Повышение эффективности использования энергетических ресурсов и технологического оборудования
Представление данных пользователю в виде дашбордов, графиков или таблиц
Оповещение пользователя о нештатных ситуациях и аварийных событиях через мобильное приложение, Telegram-бота, e-mail
Удаленная настройка параметров технологических процессов и управление объектами
Доступ с любого устройства, имеющего доступ в интернет. Данные расположены на облачных серверах в РФ
Отображение информации в виде дашбордов (контрольных панелей), аналитических отчетов и графиков
Размещение платформы на серверных мощностях ведущих провайдеров с уровнем надежности Tier III и выше
Предоставление аналитических отчетов и графиков на основе больших данных. Разработка уникальных алгоритмов с помощью скриптов на языке программирования Phyton
Поддержка распространенных промышленных протоколов передачи данных, таких как Modbus и OPC UA
Построение цифровых моделей на базе документации и аналитических данных
Мониторинг оборудования на участке литья
пластмасс под давлением
Удаленный мониторинг технологического процесса

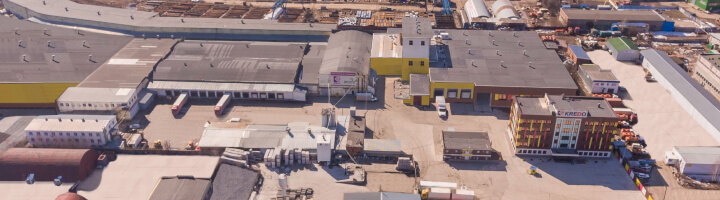

Мониторинг энергопотребления и электросетевого хозяйства на предприятии ГК ФЕРРУМ-Н, г. Новосибирск
Удаленный мониторинг состояния насосов и качества электроэнергии в системе водоснабжения
Мониторинг генерации и импорта электроэнергии на предприятии КРЕДО, г. Пермь

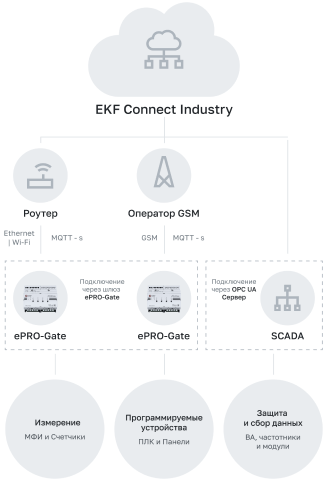

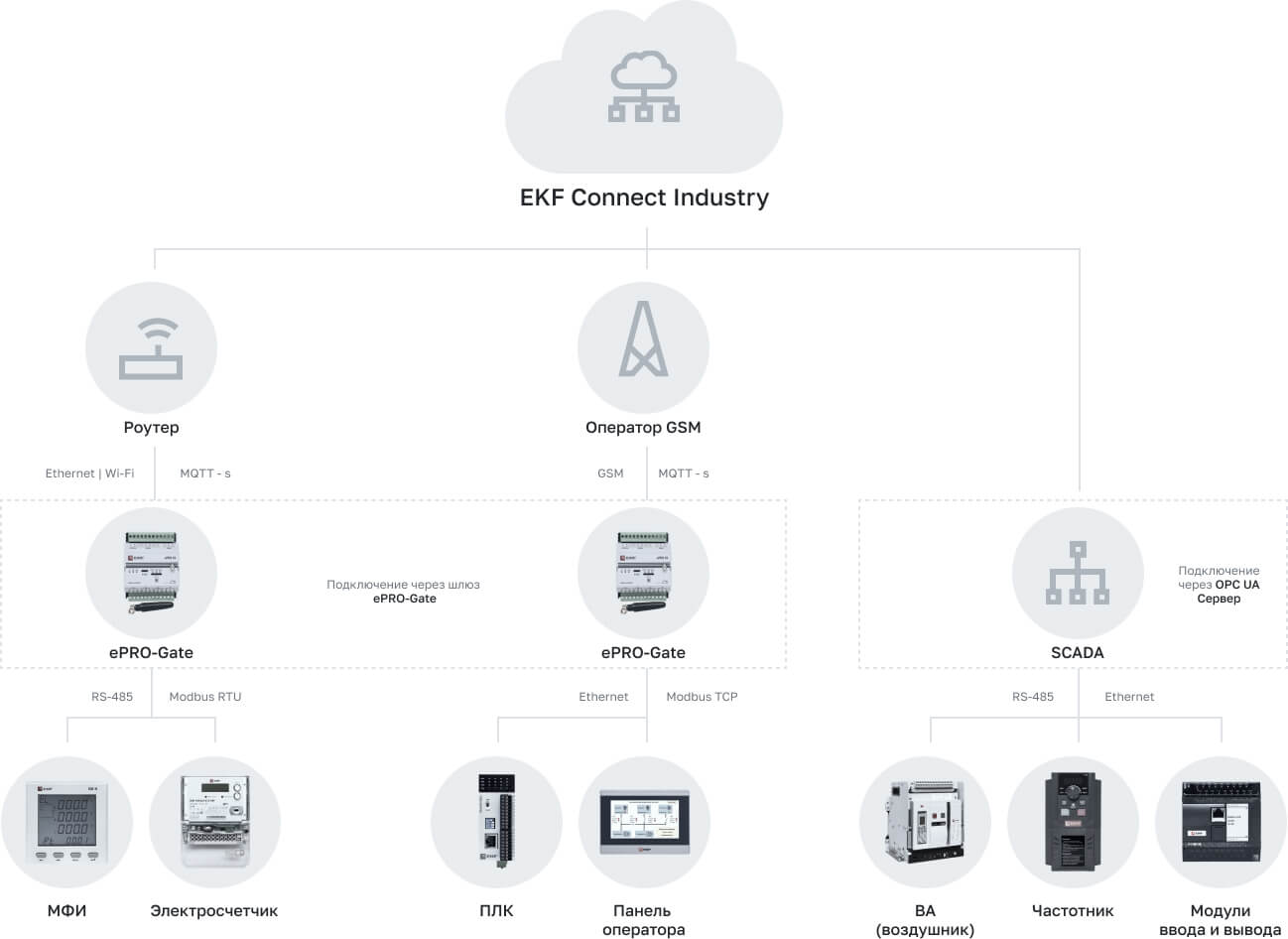

EKF Connect Industry
Роутер
Ethernet | Wi-Fi
MQTT - s
Оператор GSM
GSM
MQTT - s
Оператор GSM
Ethernet | Wi-Fi
MQTT - s

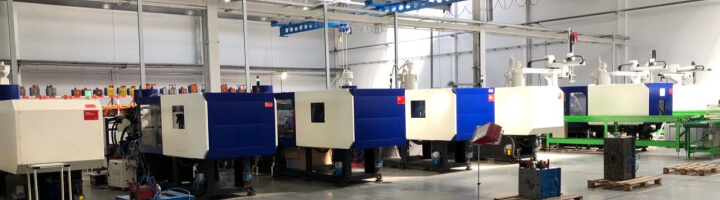

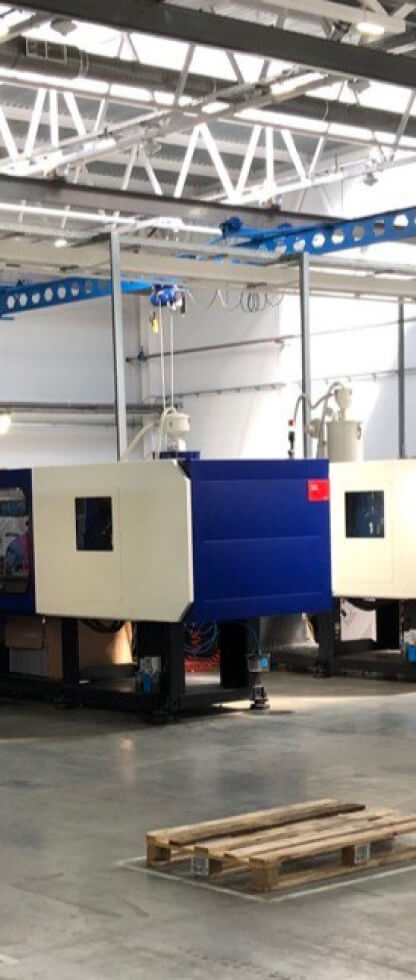

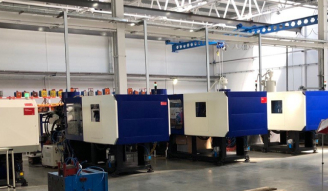

Производственный участок из восьми термопластавтоматов (ТПА). ТПА обеспечивают литье пластиковых изделий под высоким давлением. Часть ТПА оснащена конвейерами и иным дополнительным оборудованием.
снижение энергозатрат
повышение коэффициента
использования оборудования
снижение затрат на ТОиР

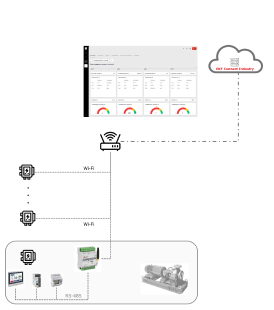

На участке установлен распределительный шкаф. На входе и выходах установлены МФИ, которые опрашиваются по интерфейсу RS-485. Вся информация собирается на локальной SCADA-системе и отправляется в облачную платформу EKF Connect Industry для визуализации и анализа данных.
EKF Connect Industry определяет состояние оборудования: работа/стоп/выключено, что в дальнейшем позволяет определить коэффициент использования оборудования и улучшать производительность участка.
Также, система позволяет контролировать энергопотребление в разных режимах и идентифицировать неэффективную эксплуатацию различных установок.

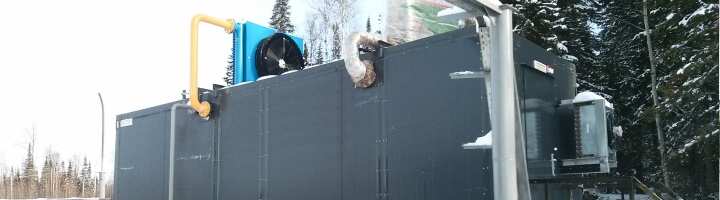

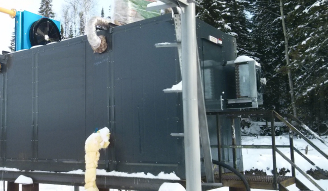

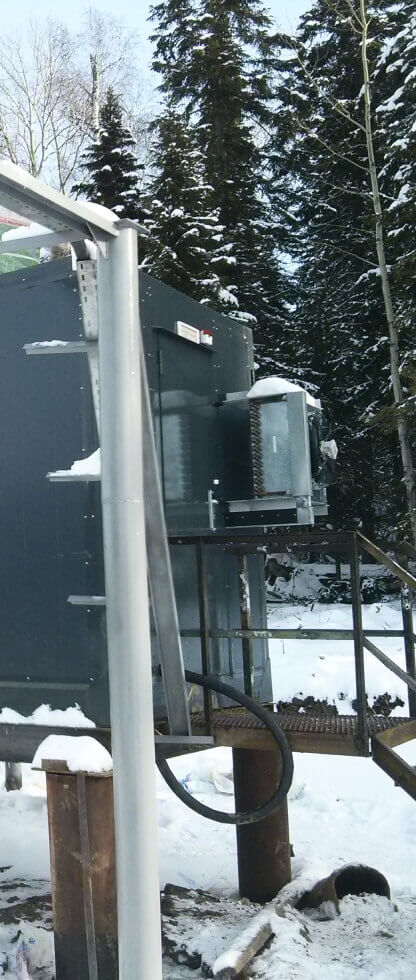

Дожимная компрессорная установка (ДКУ) используется для сжатия газа с 1-2кг/см2 до 12кг/см2. На входе ДКУ забирает метан из танка, охлаждает и под давлением закачивает в выходной танк, от которого в дальнейшем работает энергогенерирующая турбина.
сокращено время реакции и принятия решений при нештатных ситуациях с 30 до 5 минут
сокращено количество спорных инцидентов в месяц с 3 до 0
Объект состоит из 4-х независимых ДКУ. На каждой станции установлено технологическое оборудование, компрессор, насосы, фильтры и пр.. Контроль параметров осуществляется с помощью датчиков, установленных на входящих и отходящих трубопроводах.
На объекте установлена локальная SCADA-система, которая обеспечивает оперативный мониторинг технологического процесса, сбор данных и оповещение оператора. Кроме этого, SCADA-система функционирует в качестве OPC UA сервера и передает данные OPC UA клиенту, роль которого выполняет IIoT-платформа EKF Connect Industry.
EKF Connect Industry собирает данные о работе 4-х ДКНС. Обеспечивает доступ заинтересованным лицам к текущим и историческим данным из любого места, с любого устройства. Обеспечивает оперативное оповещение о нештатных ситуациях и позволяет анализировать технологический процесс.
ООО Альтегрум — 15 лет разрабатывает и внедряет автоматизированные системы производственных процессов любой сложности.

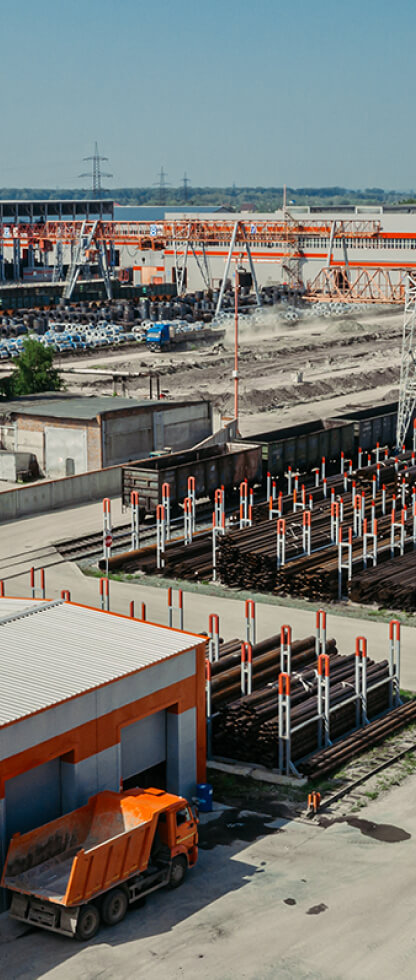

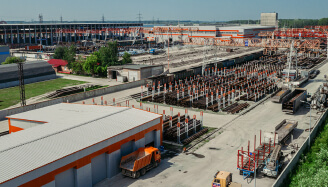

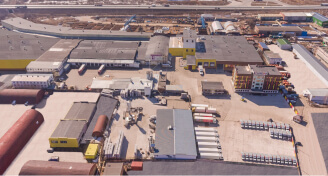

altegrum.ruПромышленное предприятие — крупный потребитель электроэнергии (СН/НН), имеет более 15-и распределительных и трансформаторных подстанций (РП и ТП), разнесенных по территории. К каждому объекту подключено несколько потребителей (НН). Не все объекты имеют возможность подключения к локальной сети предприятия или интернет. Служба главного энергетика контролирует состояние всех объектов энергораспределения и энергопотребение каждого потребителя. Из-за обширности территории, обход всех объектов занимает более 6-и часов, что ограничивает оперативность контроля состояния электросети и не дает возможность оперативно реагировать на нештатные ситуации.
экономии за счет сокращения количества обходов в месяц
время реакции на нештатную ситуацию
Для измерения электропотребления и параметров электросети (Токи, Напряжения, Мощность, Качество) на каждом входе в РП/ТП и на каждой отходящей линии к потребителю устанавливается многофункциональный измеритель электрических параметров (например МФИ SM-H) с трансформаторами тока (выбираются под номинал сети). МФИ имеет интерфейс RS-485 с поддержкой протокола Modbus, который позволяет получить все измеряемые параметры в реальном времени.
На объектах, имеющих доступ к LAN/WAN сети предприятия и интернету, устанавливается шлюз ePRO24-Gate, к которому по интерфейсу RS-485 подключаются МФИ, сам ePRO24-Gate подключается к платформе EKF Connect Industry через Ethernet или Wi-Fi сеть предприятия (см. Рисунок 1). При этом все настройки связи с оборудованием обеспечиваются через WEB-интерфейс платформы.
Для связи с удаленным РП/ТП, на которых отсутствует связь Интернет, устанавливается LoRa модем EKF, который обеспечивает прозрачную связь по RS-485 между МФИ и узлом сбора данных. В качестве узла сбора данных может выступать ePRO24-Gate с доступом в интернет или OPC UA со статическим IP. Модем по беспроводному соединению может работать на расстоянии до 3-х км и позволяет удаленно опрашивать несколько устройств по RS-485 (см. рисунок 2).
Сроки реализации проекта : 2 месяца — срок внедрения системы мониторинга.
Артикул: ePRO-6-4-230,ePRO-6-4-230-WG1,ePRO-6-4-230-W
Подробнее

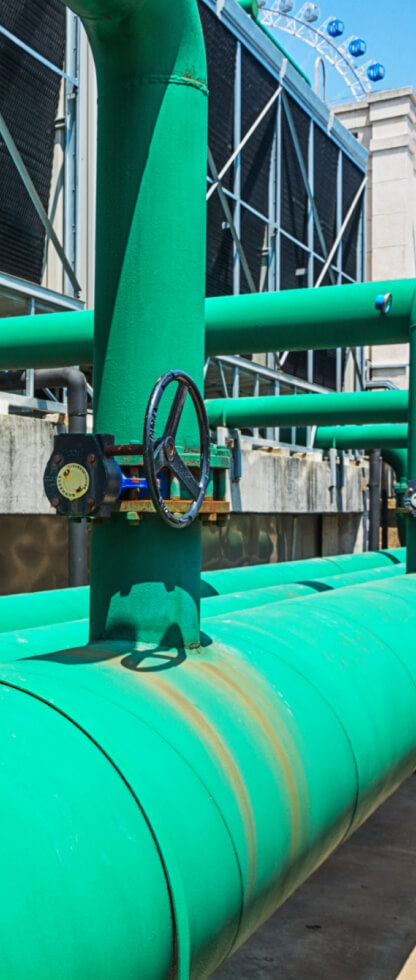

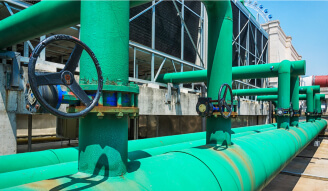

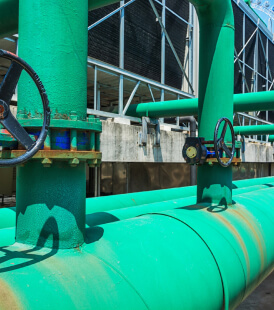

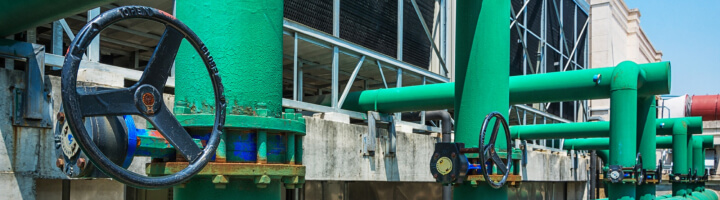

Водовод — система непрерывной подачи воды к потребителям. Установлено 4 группы насосов для поддержания заданного давления в системе. Система функционирует 24/7, любой аварийный останов приводит к чрезвычайной ситуации, поэтому каждый насос оснащен АВР. Периодически от сетей приходит некачественная ЭЭ. Пониженное напряжение на одной из фаз, при длительной работе приводит к отказу насоса. Ремонт насоса занимает от 2 до 6 месяцев и стоит от 1 млн рублей.
снижение времени реакции на нештатные ситуации
снижение количества нештатных остановов
снижение затрат на ремонт насосного оборудования
Шкаф управления АВР с ПЛК PRO-Logic, панелью PRO-Screen и многофункциональным измерителем DMC-r обеспечивает управление энергоснабжением насосов, измерение потребления и качества ЭЭ
К МФИ и ПЛК по RS-485 подключается шлюз ePro24-Gate, передающий информацию в IIoT-платформу EKF Connect Industry
EKF Connect Industry позволяет:
Сроки реализации проекта : 2 месяца — срок внедрения системы мониторинга.
Артикул: ePRO-6-4-230,ePRO-6-4-230-WG1,ePRO-6-4-230-W
Подробнее

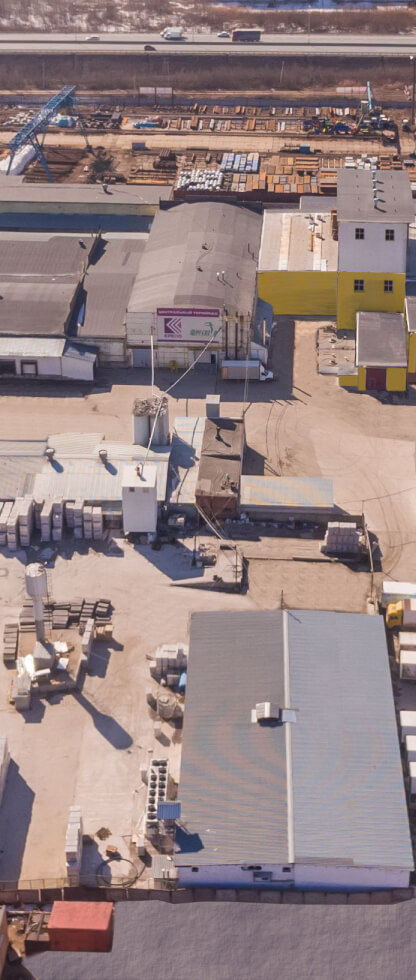

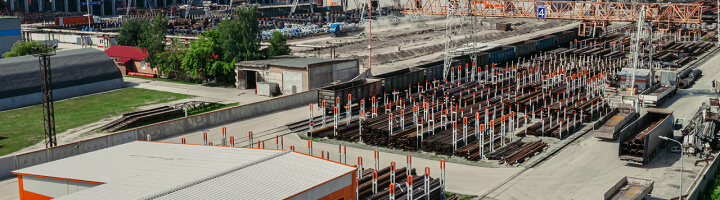

Предприятие подключено к городской энергосети, через 2 фидера.
На территории имеется несколько потребителей и 6 электрогенераторов. Питание электропотребителей организовано двумя способами:
1 — собственная генерация.
2 — импорт электроэнергии из городской сети.
Такая организация энергоснабжения потребителей позволяет снизить затраты предприятия при покупке электроэнергии, особенно в пиковые нагрузки на городскую электросеть.
повышение эффективности собственной генерации
снижение трудозатрат на выявление причин остановов
раза увеличена скорость реакции при нештатных ситуациях
На каждом вводном фидере и на каждом газогенераторе установлены многофункциональные измерители электрической энергии (МФИ) бренда EKF.
МФИ измеряют текущую мощность, потребление ЭЭ и её качество. Измерители опрашиваются по интерфейсу RS-485, протоколу Modbus RTU через шлюз ePRO24-Gate, которые подключены к локальной сети предприятия с доступом в интернет. Вся информация отправляется в облачную платформу EKF Connect Industry для анализа данных и их визуального представления.

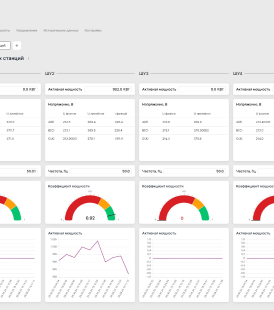

EKF Connect Industry хранит полученную информацию, анализирует и предоставляет ее заинтересованным пользователям в виде различных дашбордов, таких как: загрузка газогенераторов и импорт мощности от городской сети в реальном времени; аналитика по импорту и генерации за предыдущие периоды (день, неделя, месяц); аналитика по качеству ЭЭ. Также, при выявлении нештатных ситуаций, система информирует отдельных специалистов через телеграмм бот. Специалисты могут зайти в систему из любой точки мира, провести анализ, разработать план по устранению неисправности и проконтролировать результат.
Сроки реализации проекта : 2 месяца — срок внедрения системы мониторинга.
Артикул: ePRO-6-4-230,ePRO-6-4-230-WG1,ePRO-6-4-230-W
